三合一NC送料整平機
特性
1.料架荷重可達10TON或以上，可為客戶設計。
2.專利設計的夾料裝置，可方便客戶對于厚板入料不易的問題。
3.特殊給油裝置，方便潤滑材料進入沖床。
4.數位式調整材料厚度設計。
5.采用日系伺服馬達，送料精度高。
6.送料滾輪及整平滾輪經特殊熱處理，整平精度高。
7.電控系統高協化。
8.采用人機界面，控制設定容易。
9.專門為客戶需求而特殊設計。

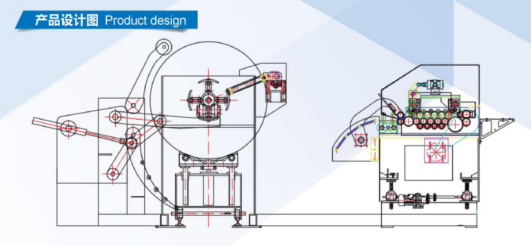

產品設計圖
|
矯正能力 |
|
型號 Model |
送料厚度 |
|
0.5-2 |
3.2 |
4 |
4.5 |
5 |
5.5 |
6 |
|
送料速度 |
NCLF5-1000 |
1000 |
900 |
700 |
600 |
500 |
450 |
400 |
|
NCLF5-1200 |
1200 |
900 |
700 |
600 |
500 |
450 |
400 |
|
NCLF5-1300 |
1300 |
1100 |
800 |
700 |
600 |
550 |
500 |
|
NCLF5-1400 |
1400 |
1100 |
800 |
700 |
600 |
550 |
500 |
|
NCLF5-1500 |
1500 |
1300 |
1000 |
750 |
750 |
650 |
600 |
|
NCLF5-1600 |
1600 |
1300 |
1000 |
750 |
750 |
650 |
600 |
|
NC送料整平機各部分規格 |
|
型式 MODEL |
NCLF5-1000 |
NCLF5-1200 |
NCLF5-1300 |
NCLF5-1400 |
NCLF5-1500 |
NCLF5-1600 |
|
料寬 |
100-1000mm |
100-1200mm |
100-1300mm |
100-1400mm |
100-1500mm |
100-1600mm |
|
料厚 |
0.5-0.6mm(Option 8 mm) |
|
料架承重 |
5000kg(Option7500kg-10000kg) |
|
材料外徑 |
Φ1500mm(OptionΦ1700mm) |
|
材料內徑 |
Φ470-516mm |
|
料架擴張方式 |
斜道式 |
|
料架動力 |
AC3.5kw |
|
整平軸數 |
Φ120upper4-lower3 |
Φ144 upper4-lower3 |
|
定尺軸 |
Φ160*2pcs |
Φ192*2pcs |
|
定尺動力 |
AC15.0kw |
|
定尺送料速度 |
±0.1mm |
|
送料精度 |
2.2KW |
|
送料高度調整 |
Motor |
|
電源電壓 |
220VAC 60HZ |
|
氣壓源 |
5kg/cm2 |
